بطاقة الدرس:

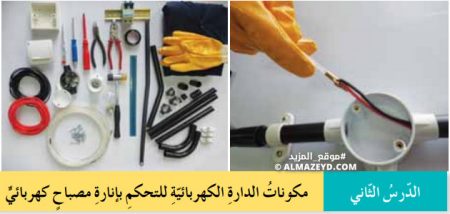

- عنوانه: مكونات الدارة الكهربائية للتحكم بإنارة مصباح كهربائي
- ترتيبه: الثاني من الوحدة الرابعة «التمديدات الكهربائية».
- مادة: التربية المهنية.
- الصف: التاسع الأساسي.
- الفصل الدراسي: الأول.
- المدارس: الأردنية.
- الهدف: تلخيص/مراجعة وحل أسئلة.
- الدرس السابق: التمديدات الكهربائية المنزلية
س: مم تتكون الدارة الكهربائية؟
ج: قاطع الآلي/ مفتاح / موصلات / حمل كهربائي (مصباح).
س: عرف أو ما المقصود القاطع الآلي؟
ج: وسيلة حماية تعمل على فصل التيار الكهربائي عن الحمل (المصباح) في حال حدوث تماس كهربائي في الدائرة الكهربائية بين الموصلات أو عند زيادة الحمل عن الحد المقرر.
س: عرف أو ما المقصود بالموصلات؟
ج: أسلاك نحاسية معزولة وظيفتها توصيل التيار الكهربائي بين عناصر الدارة الكهربائية وهي ذات مساحات مقطع مختلفة وتأتي حسب القياسات والمواصفات الأردنية والعالمية الآتية ( 1.5 /2.5 / 6.4) مم² وغيرها.
س: عرف أو ما المقصود بـ المفتاح؟
ج: أداة تحكم في عملية وصل وفصل الدارة الكهربائية وله وضعان مفتوح أو مغلق من خلال آلية ذراع متحرك يصل ويفصل بين نقطتي المفتاح من خلال الكبسة فعند إغلاق المفتاح يسمح بمرور التيار الكهربائي وعند فتحه يفصل التيار الكهربائي.
ملاحظات:
- تأكد دائماً من فصل التيار الكهربائي عن الأجزاء التي سيتم العمل بها في أي دائرة كهربائية
- التزم دائماً بمتطلبات الصحة والسلامة العامة واستخدام أجهزة الوقاية الشخصية الخاصة عند التعامل مع التيار الكهربائي مثل: العدد والأدوات المعزولة والأحذية المعزولة وغيرها.
س: عرف أو ما المقصود بالحمل الكهربائي؟
ج: كل مستهلك للطاقة الكهربائية ويقوم بتحويل الطاقة الكهربائية إلى شكل آخر من أشكال الطاقة.
س: عدد أنواع الأحمال؟
الإجابة:
- الأحمال الحرارية: هي التي تحوّل الطاقة الكهربائية إلى طاقة حرارية بشكل مباشر مثل: المدفأة الكهربائية / المكواة الكهربائية.
- الأحمال الحركية: هي التي تحوّل الطاقة الكهربائية إلى طاقة حركية مثل: المحركات الكهربائية للغسالات والمراوح وخلاطات الطعام.
- الأحمال الضوئية: هي التي تحوّل الطاقة الكهربائية إلى طاقة ضوئية مثل: لمبات التنغستون / الفلورسنت.
تحذيرات:
- يجب استخدام الأدوات والعدد الكهربائية المعزولة جيداً والمخصصة للأعمال الكهربائية.
- لا تلمس أي جزء من أجزاء ومكونات الدارات الكهربائية ويداك مبللتان بالماء لأن ذلك يشكل خطورة الإصابة بالصدمة الكهربائية.
إجابة أسئلة الدرس
السؤال الأول:
1/ أ– المدفأة الكهربائية.
2/ ج– المفتاح الكهربائي.
3/ أ– القاطع الكهربائي.
4 / ج– النحاس.
السؤال الثاني:
إذا حصل تماس كهربائي بين الخط الحامي (L) والخط البارد (N) سيعمل القاطع الآلي على فصل التيار الكهربائي عن الحمل (المصباح) الذي حدث فيه التماس الكهربائي.
السؤال الثالث:
يستخدم القاطع الآلي في الدوائر الكهربائية من أجل حمايتها من التلف في حال حدوث تماس كهربائي أو زيادة الحمل الكهربائي.
