بطاقة الدرس:
- درس: الكهرباء المتحركة.
- ترتيبه: الثَّاني من الوِحدة الثَّامِنة «الكهرباء».
- مادة: العلوم.
- الصف: السابع الأساسي.
- الفصل الدراسي: الثاني.
- المدارس: الأردنية.
- الهدف: تلخيص – حل أسئلة.
- الدرس السَّابِق: الكهرباء الساكنة
تختلف المواد في قابليتها للسماح للشحنات الكهربائية بالحركة خلالها.
س: ما هي المواد العازلة؟
ج: هي التي تعيق بشكل كبير حركة الشحنات الكهربائية في داخلها. مثل: الزجاج، البلاستيك.
س: ما هي المواد الموصلة؟
ج: هي التي تسمح للشحنات الكهربائية بالحركة فيها بسهولة؛ لذا تُستخدم في الدارات الكهربائية، مثل: الفلزات، المحاليل الموصلة.
للدارات الكهربائية أهمية كبيرة في حياتنا اليومية.
س: ما هي الدارة الكهربائية؟
ج: هي المسار المغلق الذي تتحرك فيه الشحنات باتجاه واحد مكونة التيار الكهربائي.
س: ما هي مكونات الدارة الكهربائية؟
ج: البطارية – أسلاك التوصيل – المفتاح – المصباح
يمكن استبدال أي جهاز آخر بالمصباح. ويُطلق على أي جهاز في الدارة الكهربائية (المقاومة الكهربائية). ولكل مكون من مكونات الدارة دوره المهم في عملها.
س: ما هي وظيفة البطارية في الدارة الكهربائية؟
ج: تزود الشحنات الكهربائية بالطاقة الضرورية لجعلها تتحرك باتجاه واحد، ما يؤدي إلى تولد التيار الكهربائي في الدارة.
للبطارية قطبان؛ قطب موجب وقطب سالب.
س: ما هو فرق الجهد الكهربائي؟
ج: هو مقدار الطاقة التي ستزود بها البطارية شحنة كهربائية مقدارها 1C عند انتقالها بين قطبي البطارية.
س: بماذا يُرمز لفرق الجهد الكهربائي؟
ج: الرمز ΔV
س: ما هي وحدة قياس الجهد الكهربائي؟
ج: الفولت V
س: ما هو الجهاز المستخدم لقياس الجهد الكهربائي؟
ج: الفولتميتر
س: ما هو رمز البطارية في الدارة الكهربائية؟
ج: يُترَك رسمه للطالب.
تحتوي المواد الموصلة التي تُصنع منها أسلاك التوصيل في الدارة الكهربائية على شحنات كهربائية حرة الحركة، وتنقل بانتظام الطاقة الكهربائية الحاصلة عليها من البطارية إلى أجزاء الدارة المختلفة.
نتيجة لحركة الشحنات الكهربائية في الأسلاك، باتجاه واحد يتولد التيار الكهربائي بحيث يكون اتجاهه من القطب الموجب للبطارية إلى القطب السالب لها عبر أجزاء الدارة الكهربائية ← ويسمى التيار الاصطلاحي كما اصطلح العلماء عليه.
س: بماذا يقاس التيار الكهربائي؟
ج: بجهاز الأميتر
س: ما هو التيار الكهربائي؟
ج: هو كمية الشحنة الكهربائية Q التي تعبر مقطعًا من الموصل خلال ثانية واحدة ويرمز له بالرمز I.
تنويه: تحتوي الدارة الكهربائية على مقاومة كهربائية أو أكثر.
س: ما هو رمز المقاومة الكهربائية؟
ج: يرمز لها بالرمز (R)
س: ما هي وحدة قياس المقاومة الكهربائية؟
ج: تقاس بوحدة الأوم (Ω).
س: ما هي العلاقة بين مقدار المقاومة الكهربائية ومقدار التيار الكهربائي؟
ج: تحدد المقاومة مقدار التيار الكهربائي المار في الدارة. وكلما زاد مقدار المقاومة، قل مقدار التيار الكهربائي الذي سيمر خلالها عند ثبات فرق الجهد الكهربائي بين طرفيها.
تمكن العالم جورج أوم من تحديد العلاقة بين فرق الجهد بين طرفي المقاومة والتيار الكهربائي المار فيها تجريبيا.
س: ما هي وظيفة المفتاح الكهربائي؟
ج: التحكم في مرور التيار الكهربائي وإيقافه.
عند فتح المفتاح يتوقف مرور التيار الكهربائي ضمن الدارة الكهربائية، وعند غلقه يسري التيار الكهربائي في الدارة، فيعمل الجهاز المراد تشغيله.

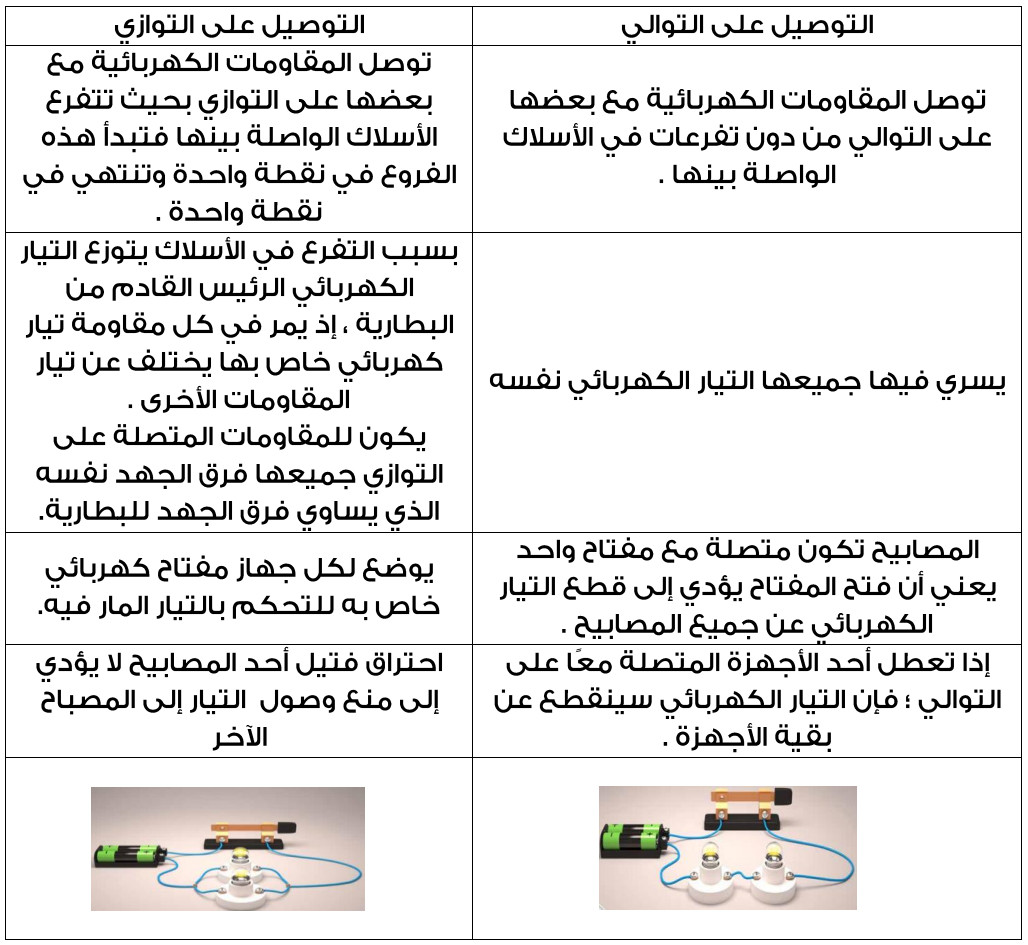

س: ما هي طرق توصيل المقاومات الكهربائية؟
الإجابة:
- التوصيل على التوالي
- التوصيل على التوازي
حل أسئلة درس الكهرباء المتحركة – ص 78
1. أقارن بين أجزاء الدارة الكهربائية من حيث وظيفة كل منها.
الإجابة:
- البطارية: تزود الشحنات الكهربائية بالطاقة الضرورية لجعلها تتحرك باتجاه واحد.
- الأسلاك: تنقل بانتظام الطاقة الكهربائية الحاصلة عليها من البطارية إلى أجزاء الدارة المختلفة.
- المقاومة: تحدد مقدار التيار الكهربائي المار في الدارة. المفتاح الكهربائي: يتحكم في مرور التيار الكهربائي وإيقافه
2. أصنف المواد الآتية إلى موصلة وعازلة: الحرير، الذهب، البلاستيك، الماء، الخشب.
الإجابة:
| المواد الموصلة | المواد العازلة |
| الماء
الذهب |
الحرير
البلاستيك الخشب |
3. إذا وصل مصباحان على التوالي مع بطارية، ثم وصلا معًا على التوازي مع البطارية نفسها، فأحدد في أي الحالتين سيكون التيار الكهربائي المتولد أكبر.
ج: على التوالي
4. أفسر..
ما سبب عدم إضاءة مصباح؛ إذا احترق فتيل مصباح آخر متصل معه على التوالي؟
⇐ لأن المصباحان متصلان مع مفتاح واحد، ما يعني أن احتراق فتيل مصباح يؤدي إلى قطع التيار الكهربائي عن كلا المصباحان.
ما سبب استمرار المصباح مضاء، على الرغم من احتراق آخر متصل معه على التوازي؟
⇐ لأنه يوجد تفرع في الأسلاك فيتوزع التيار الكهربائي الرئيس القادم من البطارية إذ يمر في كل مصباح تيار خاص فيه يختلف عن الآخر.
التفكير الناقد: في الحفلات، يوصل فني الإنارة سلسلة من المصابيح الكهربائية مع بعضها. أستنتج ماذا سيحدث لإضاءة المصابيح إذا تعطل أحدها، وأتوصل إلى طريقة توصيلها معا.
⇐ إذا تعطل أحد المصابيح فلا تتعطل جميع سلسلة المصابيح، لأنها موصولة على التوازي.
