بطاقة الدرس:

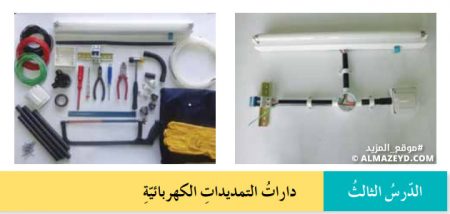

- عنوانه: دارات التمديدات الكهربائية
- ترتيبه: الثالث من الوحدة الرابعة «التمديدات الكهربائية».
- مادة: التربية المهنية.
- الصف: التاسع الأساسي.
- الفصل الدراسي: الأول.
- المدارس: الأردنية.
- الهدف: تلخيص/مراجعة وحل أسئلة.
- الدرس السابق: مكونات الدارة الكهربائية للتحكم بإنارة مصباح كهربائي
س: اشرح مبدأ عمل مصباح الفلوريسنت؟
ج: يعتمد مبدأ عمل مصباح (الفلوريسنت) على ظاهرة تأين الغاز الخامل داخل الأنبوبة وتحويله إلى موصل للتيار الكهربائي على شكل قوس بين طرفي الأنبوبة (الفتائل) وتأين الغاز من الحالة الخاملة يحتاج إلى حرارة تؤمنها الفتائل في بداية التشغيل نتيجة مرور التيار الكهربائي فيها عن طريق البادئ (ستارتر).
ويعمل على تقطيع التيار الكهربائي (وصل وفصل) في بداية التشغيل على رفع الجهد عن طريق الفتائل من خلال الملف الخانق لتكوين قوس كهربائي وتكتمل الدائرة عن طريق الغاز المتأين.
وينتج عنه اشعة غير مرئية تعمل الطبقة الفسفورية التي تغطي سطح الأنبوبة الداخلي على تحويل هذه الأشعة إلى أشعة مرئية بصورة الضوء الذي نراه يصدر عن المصباح (السؤال الأول).
س: ما هي مكونات وحدة الإنارة الفلورية؟ السؤال السادس؟
الإجابة:
- جسم الوحدة المعدني: عبارة عن صاج معدني بأشكال مختلفة وظيفته احتواء وتثبيت أجزاء الوحدة الفلورية.
- الملف الخانق: عبارة عن سلك نحاسي معزول حول قلب من الصفائح المعدنية الرقيقة يعمل على توليد فرق جهد عال على طرفي الأنبوب الزجاجي وهذا يعمل على تأين الغاز داخل الأنبوبة وتكوين قوس كهربائي داخل الأنبوبة
- قاعدتا الأنبوبة (السوكتان): قطعتان من العازل تحتوي كل منهما على طرفي توصيل للتيار الكهربائي يعملان على حمل الأنبوبة الزجاجية وتوصيل التيار الكهربائي لأطرافها.
- غطاء جسم الوحدة: مصنوع من الصاج يخفي الملف الخانق والأسلاك داخل جسم الوحدة.
- أقطاب التوصيل للفتائل: المسامير البارزة من كل طرف من أطراف الأنبوبة الزجاجية للفتائل وتكون موجودة في طرفي الأنبوب الزجاجي والفتائل مصنوعة من التنغستون.
- الأنبوبة الزجاجية: أنبوب زجاجي مفرغ من الهواء يحتوي على غاز خامل (نيون أو أرغون).
- البادئ الستارتر: مفتاح حراري يعمل بتوقيت متقطع على فصل ووصل التيار الكهربائي على طرفي الفتائل في نهاية الأنبوب الزجاجي ويكون عمله في بداية تشغيل المصباح وينتهي دوره بعد عمل المصباح.
س: عرف أو ما المقصود مقبس القوة (إبريز بور)؟ السؤال الثالث؟
ج: أداة كهربائية توصل مع المصدر الكهربائي بوساطة خطي الحامي والبارد والخط الأرضي لتشكل مصدر للتيار الكهربائي وذلك بتوصيل الأجهزة عليها باستخدام القابس الثلاثي.
س: أذكر فائدة الخط الأرضي في القابس؟ السؤال الثامن؟
ج: أنه يصل جسم الأجهزة الكهربائية المعدني مع خط التأريض مما يعمل على حماية مستخدمي هذه الأجهزة في حال حدوث تماس كهربائي مع الجسم المعدني للجهاز.
إجابة أسئلة الدرس:
السؤال الأول والسؤال الثالث والسادس والثامن تمت اجابتهم في التلخيص.
السؤال الثاني:
- أ– اتصال سلك التنغستون على طرفي الأنبوبة.
- ب– وجود بادئ تشغيل.
- ج– صلاحية السوكتان.
- د– صلاحية الملف الخانق.
السؤال الرابع:
| وجه المقارنة | المصباح العادي | المصباح الفلوري |
| شدة الإضاءة | أقل | أكثر |
| استهلاك الطاقة الكهربائية | كبير | قليل |
| التكاليف | من حيث المصروف (كبيرة) وعند الشراء (قليلة) | من حيث المصروف (قليلة)، وعند الشراء (كبيرة). |
السؤال الخامس:
عند فك البادئ يبقى المصباح مضيئاً لأن البادئ يعمل على فصل ووصل التيار الكهربائي على طرفي الفتائل في نهاية الأنبوب الزجاجي في بداية تشغيل المصباح وينتهي عمله بعد عمل المصباح.
السؤال السابع: أنظر إلى الكتاب لرسمها.
السؤال التاسع:
1 / ب– قاعدتا الأنبوبة.
2 / د– مقبس القوة.
3 / ب– الملف الخانق.
