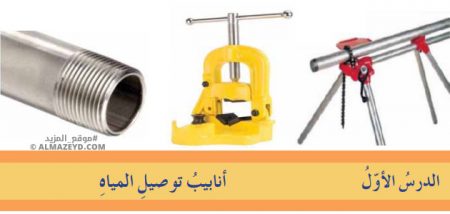

تلخيص وحل أسئلة درس: أنابيب توصيل المياه – تربية مهنية 8 أساسي «أردني» الفصل الأول

بطاقة الدرس:

• عنوانه: أنابيب توصيل المياه.
• ترتيبه: الأول من الوحدة الثانية «التمديدات الصحية».
• مادة: التربية المهنية.
• الصف: الثامن الأساسي.
• الفصل الدراسي: الأول.
• المدارس: الأردنية.
• الهدف: تلخيص/مراجعة وحل أسئلة.
• الدرس السابق: السلامة المرورية

س: ما هو مفهوم أنابيب توصيل المياه؟

ج: هي أجسام أسطوانية مجوفة مصنوعة من مواد مختلفة، مثل: الحديد أو البلاستيك أو غيرها بقياسات مختلفة، ومنها ما يستعمل لإيصال المياه الباردة أو الساخنة إلى نقاط الاستعمال المختلفة.

س: عدد أنواع أنابيب التوصيل، مع التعريف بكل منها؟

الإجابة:

• الأنابيب المعدنية: وهي أنابيب معدنية مطلية (مجلفنة) بطبقة مانعة للصدأ، توجد بمقاسات متعددة ومنها أنواع قابلة للصدأ أو التكلس مما يؤدي إلى سرعة تلفها.
• الأنابيب البلاستيكية: وهي أنابيب مصنوعة من اللدائن وغيرها، شاع استخدامها حديثاً في التمديدات المنزلية الداخلية والخارجية.

س: علل: قلّ استخدام الأنابيب المعدنية إلى حد كبير في أيامنا هذه؟

الإجابة:

1. لصعوبة تشكيلها.
2. وثقل وزنها.
3. وعمرها التشغيلي قصير بسبب الصدأ والتكلس.

س: قارن بين أنواع أنابيب المياه المنزلية المختلفة من حيث الوزن والتشكيل وقابليتها للصدأ:

الإجابة:

وجه المقارنة	الأنابيب المعدنية	الأنابيب البلاستيكية
الوزن	ثقيلة الوزن	خفيفة الوزن
التشكيل	صعوبة التشكيل	سهلة التشكيل
القابلية للصدأ	تصدأ وتتكلس	لا تصدأ ولا تتكلس
حاجتها للعدد	تحتاج لعدد كثيرة	لا تحتاج إلى عدد كثيرة

تنبيه: جدول المقارنة يخدم الطالب للتذكر السريع في حال جاء سؤال: قارن بين الأنابيب، أو اذكر عيوب الأنابيب المعدنية، أو اذكر ميزات الأنابيب البلاستيكية.

س: عدد خمساً من القطع المستعملة في توصيل الأنابيب المعدنية؟

الإجابة:

1. شد وصل.
2. كوع 90.
3. كوع 45.
4. نقّاصة.
5. جلبة سداسية.

س: اذكر ثلاثا من الأدوات (العدد) المستعملة في توصيل الأنابيب المعدنية؟

الإجابة:

1. أداة تسنين يدوية (تختاية).
2. مقص أنابيب معدنية.
3. مفاتيح أنابيب معدنية.

تنبيه: يفرق الطالب بين القطع والعدد، فالقطع تصل أنبوب بآخر، بينما العدد هي الأداة التي نستخدمها للقيام بعملية التوصيل.

س: علل: من الضروري إجراء صيانة للتمديدات الصحية في المنزل؟

ج: تسهم الصيانة في تقليل هدر المياه وتقليل التكلفة المالية على الأسرة.

س: اذكر أنواع الأنابيب البلاستيكية؟

الإجابة:

التصنيف	أنواع التصنيف الواحد	ملاحظات
هدف الاستعمال	أنابيب توصيل المياه الباردة أو الساخنة. أنابيب تصريف المياه العادمة (المجاري).	قطر (0٫5 – 3÷ 4 – 1 ) إنش
تحمل ضغط المياه داخلها	أنابيب ذات ضغط منخفض (عادي). أنابيب ذات ضغط متوسط. أنابيب ذات ضغط عال.	تُحدد سماكة جدران الأنبوب ونوعه قوة تحمل الضغط
الليونة	أنابيب غير قابلة للثني. أنابيب توصيل مياه قابلة للثني (بكس).
عدد الطبقات	أنابيب توصيل مياه ذات طبقة واحدة. أنابيب ذات عدة طبقات (3 طبقات: الوسطى ألمنيوم، والداخلية والخارجية بلاستيك) وتستعمل لتوصيل المياه الباردة والساخنة داخل وخارج المنزل.	الأنابيب متعددة الطبقات. مقارنة بذات الطبقة الواحدة: تحافظ على درجة حرارة المياه داخلها. توفر الطاقة. ذات متانة أعلى.
التوصيل بقطع التوصيل	أنابيب توصل بوساطة ماكنة لحام بلاستيك خاصة. أنابيب توصل بوساطة لاصق خاص. أنابيب توصل بوساطة قطع توصيل نحاسية.

تنبيه: يلاحظ الطالب أن أنواع الأنابيب البلاستيكية كثيرة وكل مجموعة تندرج تحت تصنيف إن جاء السؤال بشكل عام: اذكر أنواع الأنابيب البلاستيكية فإنه يذكر أي نوع من الأنواع السابقة بشكل عام، إن جاء السؤال اذكر أنواع الأنابيب من حيث التصنيف (كذا).. فلا بد أن يذكر الأنواع تحت التصنيف نفسه كما في الجدول.

س: اذكر ثلاثا من الأدوات (العدد) المستعملة في توصيل الأنابيب البلاستيكية؟

الإجابة:

1. ماكينة لحام أنابيب مياه بلاستيكية.
2. مقص أنابيب مياه بلاستيكية.
3. لاصق أنابيب مياه بلاستيكية.

س: فيم يستعمل كل من الآتي:

• ماكينة لحام الأنابيب البلاستيكية:

ج: تصل أنبوب بلاستيكي بآخر، أو أنبوب بلاستيكي بقطعة توصيل بلاستيكية بواسطة الحرارة.

• مادة لصق الأنابيب البلاستيكية:

ج: يصل أنبوب بلاستيكي بآخر، أو أنبوب بلاستيكي بقطعة توصيل بلاستيكية بوساطة دهن المادة اللاصقة على حواف الأنبوب ومن ثم انتظار جفافها.

• قطع توصيل الأنابيب:

ج: قطع لتوصيل أنبوب بآخر، أو بقطعة صحية أخرى كتوصيل أنبوب بصنبور مياه.

س: عدد خمسا من القطع المستعملة في توصيل الأنابيب البلاستيكية؟

الإجابة:

1. شد وصل معدني بلاستيكي.
2. تفريعة ثلاثية T
3. تفريعة رباعية (مُصلَّب).
4. نقاصة.
5. مثبت أنبوب.

س: ما هي مادة التفلون؟ وفيم تستخدم؟

الإجابة: مادة كيميائية تقاوم مفعول الأحماض الكيميائية اكتشفها العالم روي بلانكت 1938م. وتستخدم في:

• صناعة ملابس رواد الفضاء.
• طلاء أواني الطبخ لئلا تلتصق بها المأكولات (أواني التيفال).
• سد الفجوات لمنع تسرب المياه عند توصيل الأنابيب المعدنية (شريط تفلون).

س: حدّد الإجابة الصحيحة فيما يأتي:

أ. من قطع التوصيل التي تستخدم في توصيل أنبوب مياه معدني بأنبوب آخر:

• شد وصل معدني.
• أداة تسنين يدوية.
• لاصق أنابيب بلاستيكية.
• مثبت أنبوب.

ب. أنابيب معدنية مطلية بطبقة مانعة للصدأ، ومنها أنواع قابلة للصدأ أو التكلس:

• الأنابيب البلاستيكية.
• الأنابيب المعدنية.
• أنابيب ذات عدة طبقات.
• أنابيب قابلة للثني.

ج. تعد أكثر الأنابيب متانة وتحافظ على درجة حرارة المياه بداخلها:

• أنابيب توصيل مياه ذات طبقة واحدة.
• أنابيب ذات عدة طبقات.
• أنابيب توصيل (بكس).
• أنابيب قابلة للثني.

د. مادة كيميائية تقاوم مفعول الأحماض الكيميائية، تستخدم في الكثير من الصناعات، منها: سد الفجوات لمنع التسرب في المياه في الأنابيب المعدنية:

• تختاية.
• ملزمة.
• نقاصة.
• التفلون.
