بطاقة الدرس:

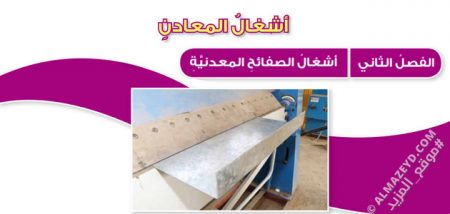

- الفصل/الدرس: أشغال الصفائح المعدنية.
- ترتيبه: الثاني من الوحدة السادسة «أشغال المعادن».
- مادة: التربية المهنية.
- الصف: العاشر الأساسي.
- الفصل الدراسي: الثاني.
- المدارس: الأردنية.
- الهدف: مراجعة/تلخيص + حل أسئلة.
- الدرس السابق: أعمال اللحام
س: عرف الصاج؟
ج: الصفائح المعدنية الرقيقة المصنعة من المعادن وتصنع غالبًا من الحديد والفولاذ والألمنيوم ويعد الصاج الطري من أكثر أنواع الصاج استخدامًا.
س: عدد أنواع الصاج الطري؟
الإجابة:
- الصاج غير المقاوم للصدأ: يسمى صاج فولاذي كربوني (الصاج الأسود) الذي يصنع من الحديد والكربون دون أي إضافات أو معالجة ويستخدم في صناعة خزانات الوقود والأثاث المعدني ويمكن دهانها لحمايتها من الصدأ.
- الصاج المقاوم للصدأ: يسمى الصاج المجلفين يصنع من معدن ويكون مغطى بطبقة من الزنك (الخارصين) ويستخدم في صناعة خزانات الماء والعبوات والسقوف المعدنية (الزينكو).
س: وضح عملية تجهيز الصاج؟
الإجابة:
- عملية الرسم والتصميم: رسم مخطط انفراد المشغولة المراد إجراؤها وتحديد القياسات المطلوبة حسب التصميم المراد تنفيذه ويستخدم فيها أدوات الرسم الهندسي من مساطر ومثلثات ومنقلة وفرجار وأقلام.
- عملية تخطيط المشغولة: عملية وضع علامات القص والثني والثقب على المشغولة المعدنية حسب مخطط التصميم ويستخدم فيها أدوات القياس مثل المتر والورنية والزوايا والمسطرة وأدوات العلام مثل الفرجار سنبك العلام وقلم وشوكة.
س: وضح عملية تشكيل الصاج؟
الإجابة:
- القص: هي عملية قطع المعدن بواسطة شفرتين يتحرك كل منهما مقابل الآخر تحت ضغط اليد باتجاه قطعة العمل ويستخدم فيها:
أ– مقص الصاج المستقيم / ب– مقص الصاج القوسي / ج– مقص الصاج الشامل.
- التنعيم: تكون بعد عملية القص أو النشر للمشغولة المعدنية بهدف التخلص من زوائد القص وتستخدم في هذه العملية: (المبارد خشن و ناعم) بمختلف درجاتها وأشكالها (دائري، مربع، مثلث، مبسط).
- الثني: تثنى المشغولة إما بشكل يدوي عن طريق تثبيت المشغولة بين فكي الملزمة عند علامات الثني ومن ثم تستخدم أدوات الطرق اليدوية لثني الجزء المراد ثنيه أو بالطريقة الآلية باستخدام آلات الثني الميكانيكية.
- الثقب: يجري فيها إحداث ثقوب الأماكن التي حددت باستخدام المقدح الكهربائي مستخدمًا الريش المخصص لثقب المعادن.
- التوصيل: تربط أجزاء المشغولة وتوصل بعضها بعضًا سواء باستخدام اللحام أم البراغي والصواميل أم عن طريق البرشمة بواسطة الزرادية.
س: عدد بعض الأمور الواجب مراعاتها أثناء عمليات أشغال الصاج؟
الإجابة:
- ارتداء ملابس ومعدات الوقاية والسلامة المهنية الخاصة بأعمال الصاج.
- مراعاة الدقة في أخذ القياس ووضع علامات على الصاج أثناء عمليتي التخطيط قبل البدء بتشكيل الصاج.
- استخدام الأدوات المناسبة لكل عملية من عمليات التشكيل.
- استخدام المقصات ذات الشفرات السليمة والحادة.
- يجب أن يكون خط العلام واضحًا وظاهرًا على الصاج أثناء القص والثني.
- يجب أن يكون حد المقص منطبقًا على خط العلام أثناء القص.
س: وضح كيفية القيام بعملية تجهيز الصاج وتشكيله؟
الإجابة:
- رسم الانفراد: هو الشكل المستوي الذي نحصل عليه عند فرد أجزاء المجسم وتجميعها بجانب بعضها بعضًا في مستوى واحد.
- البرشمة ملية: وصل الأجزاء المعدنية عن طريق المسامير خاصة تعمل على ضغط الأجزاء بعضها فوق بعض بشكل متين وثابت.
